Encender y listo
Sin instalaciones complejas. Diseño práctico y funcional preparado para exteriores. 5 modelos monofásicos y 9 trifásicos.
La gama de enfriadores QBE se ha diseñado para satisfacer las demandas del sector industrial y proporcionar un control preciso de la temperatura del agua refrigerada con garantía total de funcionamiento continuo.
Cuadro eléctrico según norma EN60204
Gran capacidad de enfriamiento
La serie QBE también está disponible con sistema de ajuste final de la temperatura del agua saliente (±1K) a través de una válvula de derivación (bypass) del gas caliente, capaz de soportar cargas térmicas muy variables, lo que garantiza una temperatura constante del agua refrigerada.
La gama está constituida por 12 modelos con potencias frigoríficas de 2 a 25 kW.
Las QBE 002÷007 se han diseñado para instalarse en interiores, mientras que las QBE 008÷025 se han diseñado para instalarse en exteriores (QBE 003÷007 de forma opcional).
La serie QBE está preparada para numerosas opciones, lo que hace que las unidades se puedan adaptar fácilmente a diferentes condiciones de funcionamiento.
Estructura y facilidad de mantenimiento
Los paneles y la estructura de tipo autoportante están fabricados completamente de acero y pintados externamente con pintura en polvo, lo que hace que la unidad QBE sea idónea para instalarse en exteriores y resistente a los agentes atmosféricos (grado de protección IP44 de serie solo en los modelos QBE 008-025).
Todos los elementos de fijación son de acero inoxidable o electrogalvanizados. Los paneles, que se pueden quitar fácilmente, permiten el acceso al interior de la unidad para llevar a cabo las operaciones de mantenimiento y reparación. Además, la disposición clara de los componentes, la composición sencilla del circuito del refrigerante y del circuito hidráulico, y la numeración de los cables de la instalación eléctrica facilitan a los operadores las operaciones habituales de comprobación. Todos los modelos disponen de anchos de elevación. Los modelos QBE 008÷025 disponen además de orificios de elevación en la base.
Previa solicitud, hay disponibles ruedas para todos los modelos para facilitar el desplazamiento de la máquina una vez desembalada.
Refrigerante ecológico R407
Buenas propiedades termodinámicas, bajo impacto ambiental y muy baja toxicidad
Seguridad y satisfacción
Componentes que limitan los valores de las temperaturas y presiones de la máquina para garantizar su funcionamiento dentro de los límites previstos y evitar situaciones de peligro.
Ecodiseño
Diseño sostenible, orientado a la mejora ambiental del producto en todas las etapas de su ciclo de vida

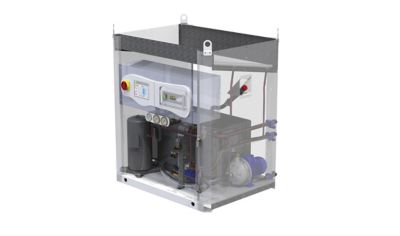

Componentes internos
CIRCUITO DE REFRIGERACION
Fabricado con materiales de primera calidad por personal especializado siguiendo procedimientos rigurosos de soldadura, conformes a la directiva 2014/68/EU.
- Compresor rotativo (modelos QBE 002÷012) o scroll (modelos QBE 014÷025)
- Evaporadores coaxiales de cobre (modelos QBE 002÷007) o de placas cobresoldadas de acero inoxidable AISI 316 (modelos QBE 009÷025)
- Condensadores con microcanales
- Filtro deshidratador
- Testigo de flujo con indicador de presencia de humedad (modelos QBE 008÷025)
- Válvula de expansión termostática compensada externamente (excluido el modelo QBE002)
- Presostato de alta presión de rearme manual
- Presostato de baja presión de rearme manual
- Manómetros de alta y baja presión (modelos QBE 008÷025)
- Tomas de presión para controles y mantenimiento
Compresores
Herméticos, rotativos y scroll; representan el nivel más alto de la tecnología en esta gama de productos.
Son extremadamente fiables, eficientes y ampliamente usados en la refrigeración de procesos industriales. El compresor scroll es especialmente apreciado por ser silencioso, por la ausencia casi total de vibraciones y porque no presenta problemas de retorno de líquido.
Los compresores se montan sobre elementos antivibratorios de goma para reducir ulteriormente el ruido. Además, están protegidos con un dispositivo electrónico que controla la secuencia de las fases (solo en los modelos trifásicos), con el fin de evitar la posibilidad de rotación contraria.
Refrigerante
El refrigerante R407C, gracias a sus elevadas prestaciones termodinámicas, es el gas refrigerante que permite el mayor rendimiento del circuito frigorífico.
Condensadores
Los condensadores son de tipo con microcanales de aluminio.
Garantizan una mayor superficie de intercambio con respecto a un condensador tradicional de tubos de cobre y permiten, además, reducir al mínimo la carga de refrigerante (del 30% al 35% menos con respecto a un condensador tradicional).
Los condensadores están fabricados totalmente de aluminio, lo que hace que estén libres de riesgos de corrosión galvánica.
Desde el modelo QBE008, el condensador está protegido con un filtro de aluminio, que se puede retirar fácilmente y lavar.
Todos los condensadores de las unidades QBE están protegidos con el tratamiento "E-coating" (revestimiento epóxico electrodepositado), que garantiza elevados grados de resistencia a la corrosión, incluso en ambientes agresivos.
Ventiladores
Con motores de 4 polos, de tipo axial, con rotor externo y palas en forma de hoz.
Todos los ventiladores disponen de rejilla de protección, protección térmica interna de rearme automático y clase de aislamiento F.
Evaporador
De tipo coaxial de cobre, para los modelos QBE 002÷007, de placas cobresaldadas de acero inoxidable para el resto de los modelos, de dimensiones compactas y de alta eficiencia.
La función anticongelante del control electrónico mantiene bajo control la temperatura del agua saliente del evaporador con el fin de prevenir que se produzcan fenómenos de congelación del evaporador.
En los modelos QBE 008÷QBE025, un presostato diferencial protege al evaporador de la falta de flujo de agua.
Circuito Hidráulico
- Depósito de almacenamiento y aislado térmicamente, de ABS (modelos QBE 002÷007) y PVC (modelos QBE 009÷025)
- Bomba eléctrica aislada térmicamente
- Derivación (bypass) de agua (previene los inconvenientes asociados a un cierre incorrecto de las válvulas de interceptación)
- Presostato diferencial de agua (modelos QBE 008÷025)
- Manómetro de agua
- Interruptor de nivel
- Grifo para vaciado
- Tubo de llenado
El depósito de almacenamiento está colocado en el lado de envío de la unidad con el fin de atenuar las variaciones de temperatura a causa del encendido y el apagado del compresor.
Todos los modelos QBE disponen de depósito de tipo abierto (no presurizado); opcionalmente, hay disponibles depósitos presurizados de todas las dimensiones (excluido el modelo QBE002).
Todos los modelos QBE incluyen de forma estándar el circuito hidráulico de materiales no ferrosos.
Opciones para el circuito hidráulico
La serie QBE está preparada para numerosas opciones, lo que hace que las unidades se puedan adaptar fácilmente a diferentes condiciones de funcionamiento:
- Depósito a presión de acero al carbono
- Depósito a presión de acero inoxidable
- Bombas eléctricas con prevalencias superiores
- Depósito de inercia en la entrada de la máquina
- Solo evaporador
- Solo evaporador y bomba
- Solo evaporador y depósito
- Conexiones hidráulicas complementarias en el depósito
- Válvula de estabilización del caudal
- Evaporador de placas
- Evaporador de placas totalmente de acero inoxidable
No todas las combinaciones de opciones aquí indicadas son posibles: la disponibilidad de una combinación de accesorios se debe verificar poniéndose en contacto con nuestra empresa.
Bombas de circulación
Las unidades QBE 002÷007 cuentan con una bomba periférica con impulsor de polímero y cuerpo de latón.
Los modelos QBE 008÷025 están equipados con bomba centrífuga de alta eficiencia, con impulsor de acero: todas las partes en contacto con el fluido son de acero inoxidable AISI304, junta mecánica de carbón/cerámica/EPDM (estándar).
En todos los modelos se pueden utilizar mezclas de agua y etilenglicol de hasta el 30%. El motor es de tipo asíncrono de 2 polos autoventilado, con clase de aislamiento F y grado de protección IP44/IP55.
El modelo QBE002 solo está disponible en la versión con prevalencia útil P2.
Los modelos QBE 003÷007 están disponibles con las prevalencias útiles P3 y P5.
Los modelos QBE 008÷025 están disponibles con 3 niveles de prevalencia útil: P2, P3 y P5.
Cuadro eléctrico
Cuadro eléctrico fabricado conforme a la EN60204, con seccionador de bloqueo de la puerta (QBE 008÷025) (impide el acceso al cuadro cuando tiene tensión) y compuerta estanca para el acceso al control electrónico.
Los cables dentro del cuadro están numerados.
Controlador con microprocesador
El controlador electrónico con microprocesador gestiona y optimiza todos los componentes y las funciones de los enfriadores QBE (excepto QBE002).
La interfaz de usuario es fácil e intuitiva, a través de menús sencillos se accede a los principales parámetros de funcionamiento.
La pantalla integrada con iconos claros garantiza una visualización inmediata y completa del funcionamiento de la máquina y de las eventuales situaciones de alarma
Descargas disponibles en gama enfriadoras QBE
- Modelos y especificaciones de la gama QBE 4.1 MB, PDF
