Refrigeración del alto rendimiento
Gracias a su conjunto de opciones la gama CWE se ha diseñado para ser una plataforma fácilmente adaptable a cualquier circuito hidráulico según necesidades de la producción.
Las características estándar de las unidades CWE incluyen un circuito de fluido no ferroso, ventiladores de velocidad variable y una construcción adecuada para la instalación en exteriores.
Elementos de acero inoxidable o electrogalvanizados
Control preciso de la temperatura de salida
Monitorización constante de los parámetros de operación
Versátiles y potentes
Los modelos son altamente configurables con una amplia gama de opciones de tanque y bomba. Una válvula de derivación de gas caliente también es una opción en las enfriadoras CWE para procesos que requieren un control estricto de la temperatura. Todos los modelos funcionan con alimentación 460/3/60 y pueden equiparse con un panel de control remoto opcional.
Estructura y paneles
Los paneles y la estructura portante están fabricados completamente de acero y pintados externamente con polvos, lo que hace que la unidad CWE sea idónea para instalarse en exteriores y resistente a los agentes atmosféricos. Todos los elementos de fijación son de acero inoxidable o electrogalvanizados.
La máquina se ha diseñado para facilitar el acceso a todas las partes de la misma, especialmente a las que deben someterse a mantenimiento o limpieza, y de forma totalmente segura para el operador.
El acceso al compartimento de los compresores se puede realizar desde tres lados con el fin de facilitar las tareas de control o mantenimiento; dicho compartimento está completamente separado del compartimento de los ventiladores y permite trabajar en la máquina incluso durante su funcionamiento.
También se garantiza un fácil acceso a la sección hidráulica.
Refrigerante ecológico R410A
Elevadas prestaciones termodinámicas, permite mayor rendimiento del circuito frigorífico. Su mayor presión de trabajo permite trabajar con máquinas más compactas.
Seguridad y satisfacción
Componentes que limitan los valores de las temperaturas y presiones de la máquina para garantizar su funcionamiento dentro de los límites previstos y evitar situaciones de peligro.
Ecodiseño
Diseño sostenible, orientado a la mejora ambiental del producto en todas las etapas de su ciclo de vida
CIRCUITO DE REFRIGERACION
Fabricado con materiales de primera calidad por personal especializado siguiendo procedimientos rigurosos de soldadura, conformes a la directiva 2014/68/EU.
- Compresores scroll diseñados para R410A
- Evaporadores de placas cobresoldadas de acero inoxidable AISI316
- Condensadores de cobre y aluminio
- Filtro deshidratador
- Testigo de flujo con indicador de presencia de humedad
- Válvula de expansión termostática compensada externamente
- Presostato de alta presión de rearme manual y transductor de baja presión de rearme semiautomático
- Manómetros de alta y baja presión
- Tomas de presión para controles y mantenimiento.

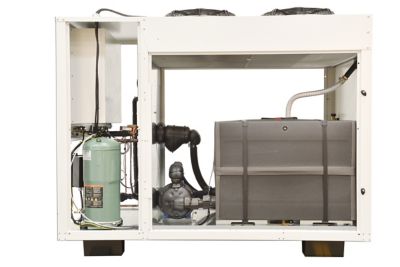

Componentes internos
Compresores
La serie de enfriadores CWE usa compresores herméticos scroll, que representan el nivel más alto de la tecnología en esta gama de productos.
Son extremadamente fiables, eficientes y ampliamente usados en el sector del acondicionamiento. El compresor scroll es especialmente apreciado por ser silencioso, por la ausencia casi total de vibraciones y porque no presenta problemas de retorno de líquido.
Todos los compresores disponen de resistencia calefactora para el cárter que se activa con el apagado de los propios compresores siempre que la máquina se mantenga encendida.
Los compresores se montan sobre elementos antivibratorios de goma para reducir ulteriormente el ruido.
Además, están protegidos con un dispositivo electrónico que controla la secuencia de las fases, con el fin de evitar la posibilidad de rotación contraria.
Condensadores
Condensadores de tubos de cobre con aletas de aluminio. En todos los modelos, el condensador está protegido con filtros de aluminio, que se pueden desmontar fácilmente y lavar. En toda la gama está disponible el tratamiento de cataforesis que protege de la corrosión.
Ventiladores
Dos ventiladores con motores de 4 polos, de tipo axial y con rotor externo, permiten regular la presión de condensación gracias a un ajuste paso a paso (estándar) o un ajuste continuo de la velocidad (opcional), lo que hace que la máquina sea todavía más silenciosa cuando la temperatura exterior es baja o cuando la máquina funciona con carga reducida.
Todos los ventiladores disponen de rejilla de protección, protección térmica interna de rearme automático y clase de aislamiento F.
Evaporador
Con placas cobresoldadas de acero inoxidable, de dimensiones compactas y de alta eficiencia. El evaporador está completamente separado y es independiente del depósito de almacenamiento.
La función anticongelante del control electrónico mantiene bajo control la temperatura del agua saliente del evaporador con el fin de prevenir que se produzcan fenómenos de congelación del evaporador.
Un presostato diferencial protege el evaporador de la falta de flujo de agua, mientras que un filtro mecánico en la entrada del agua protege todo el circuito hidráulico de eventuales suciedades procedentes de la instalación.
Bombas de circulación y depósito
Todas las unidades se pueden equipar con bomba centrífuga multicelular (opcional) con impulsor de acero. Todas las partes en contacto con el fluido son de acero inoxidable AISI 304, junta mecánica de carbón/cerámica/EPDM (estándar), lo que permite el uso de mezclas de agua y etilenglicol de hasta el 30%.
El motor es de tipo asíncrono de 2 polos autoventilado, con clase de aislamiento F y grado de protección IP55.
Toda la serie CWE está disponible con tres niveles de prevalencia útil (P2, P3 y P5), también con doble bomba.
El depósito de almacenamiento está disponible en todos los modelos tanto en versión presurizada como a presión atmosférica, además de en versión de acero inoxidable.
Cuadro eléctrico
Cuadro eléctrico fabricado conforme a la EN60204CE, con seccionador de bloqueo de la puerta (impide el acceso al cuadro cuando tiene tensión) y compuerta estanca para el acceso al control electrónico.
Incluye protectores del motor magnetotérmicos para los compresores y bomba, contactores, autotransformador, dispositivo de control del sentido de rotación de los compresores; los cables dentro del cuadro están numerados; para facilitar ulteriormente el uso, hay un interruptor de encendido y apagado en la puerta del cuadro eléctrico.
Controlador con microprocesador
El controlador electrónico con microprocesador gestiona y optimiza todos los componentes y las funciones de los enfriadores CWE.
La interfaz de usuario es fácil e intuitiva. Además, es posible activar la función "remota", con indicador de alarma claro y visible.
A través de menús intuitivos se accede a los principales parámetros de funcionamiento. La doble pantalla integrada con iconos claros garantiza una visualización inmediata y completa del funcionamiento de la máquina y de las eventuales situaciones de alarma.
