La humedad en el aire y el polvo atmosférico aspirado por el compresor, se vuelven a encontrar después de la compresión mezclados con residuos de aceite. Estos contaminantes se separan normalmente por los secadores de aire y los filtros, que generan cantidades importantes de condensados, que cargados de aceite no pueden ser evacuados sin un tratamiento previo. Por este motivo se hace necesario la utilización de un dispositivo de tratamiento de condensados, que permite la separación previa del aceite del condensado y por tanto su eliminación.
Funcionamiento del separador de residuos de aceite

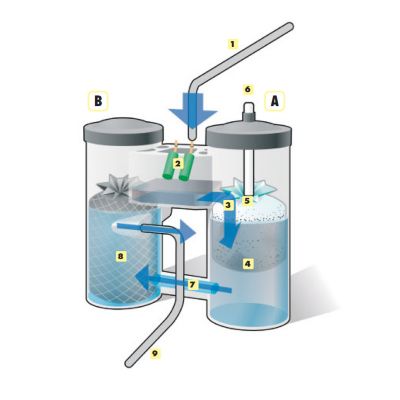

Esquema funcionamiento separador condensados
- Recogida de todo tipo de emulsiones aceptando la mezcla de aceites diferentes.
- Los condensados son recogidos a través de los silenciadores en una cámara de expansión estanca, en la que se efectúa una primera etapa de separación.
- La emulsión agua/aceite entra en la columna A, filtrándose a través de una filtro oleófilo, que son fibras que absorben el aceite y dejan pasar el agua.
- El filtro oleófilo en la columna A, facilitando la absorción de los residuos de aceite que se encuentren en la superficie.
- El peso del filtro se incrementa según aumenta su saturación de aceite, alcanzando progresivamente el indicador de servicio. La parte no saturada del filtro permanece en contacto con la superficie del agua.
- Cuando el filtro esta totalmente saturado, el indicador está hundido completamente, lo que indica la necesidad de cambiar el filtro.
- Sólo el condensado del fondo de la columna A, significativamente purificado de su aceite, circula en la columna B.
- La columna B contiene un filtro de carbón activo que absorbe los residuos de aceite de los condensados. Su muy amplia capacidad permite evitar cualquier desbordamiento en caso de bloqueo del sistema o en caso de excesiva capacidad.
- La concentración de aceite es muy baja en las condiciones de referencia y permite una evacuación de los condensados sin riesgo de contaminación del entorno.
